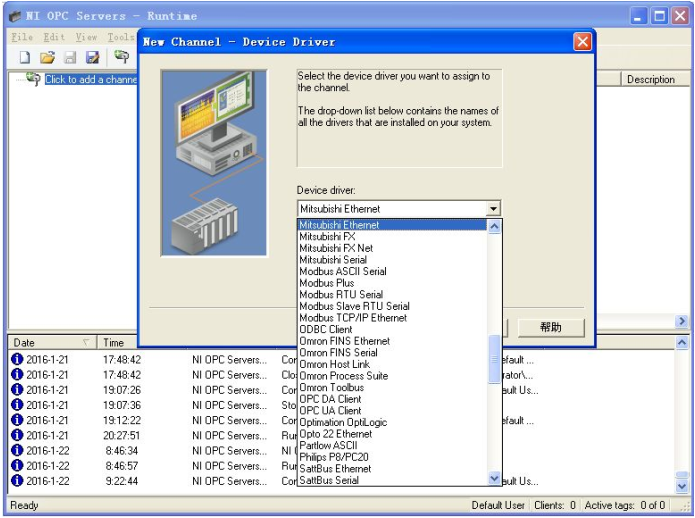

OPC(OLE for Process Control, 用于過程控制的OLE)是一個工業標準，它的出現為基于Windows的應用程序和現場過程控制應用建立了橋梁。簡單來說，就是你的Windows應用程序要和工業現場的設備之間建立通訊，就必須使用OPC搭個橋梁。而NI OPC是美國國家儀器（NI）有限公司的一款OPC軟件，也是工業現場使用較多的一款軟件。下面以三菱PLC Q03UDE CPU和NI OPC通訊為例，為大家說明NI OPC軟件的設置方法。

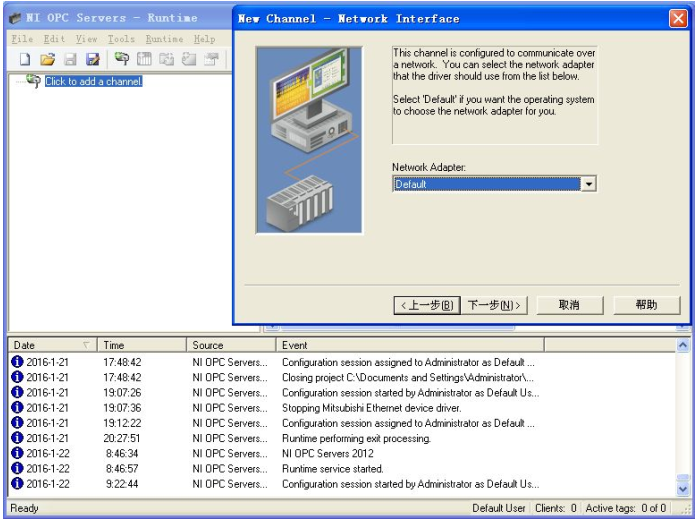

4、選擇網絡適配器
      默認就好了

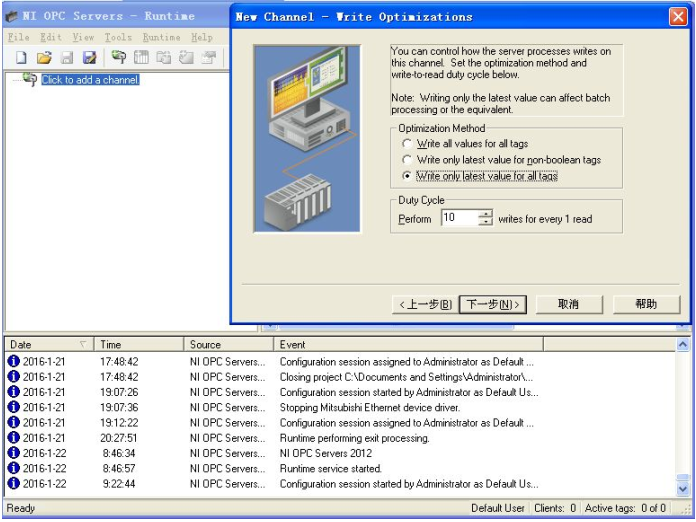

5、通道優化
     可根據需要來設置，一般默認就好了

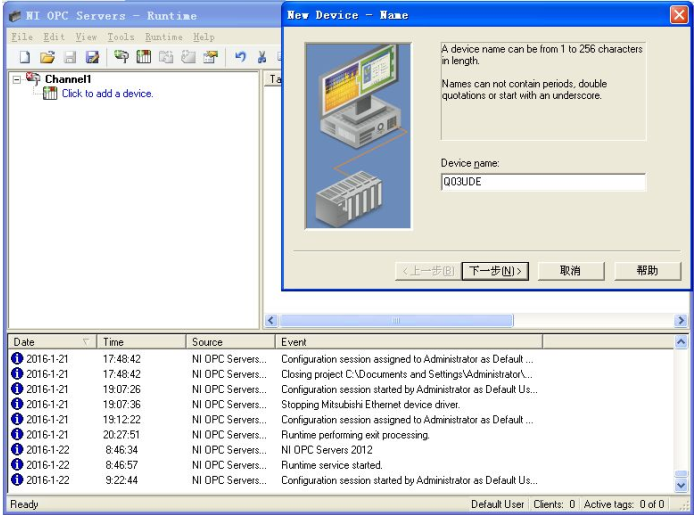

6、添加設備
     因為本例使用的是三菱Q03UDECPU，故取名Q03UDE

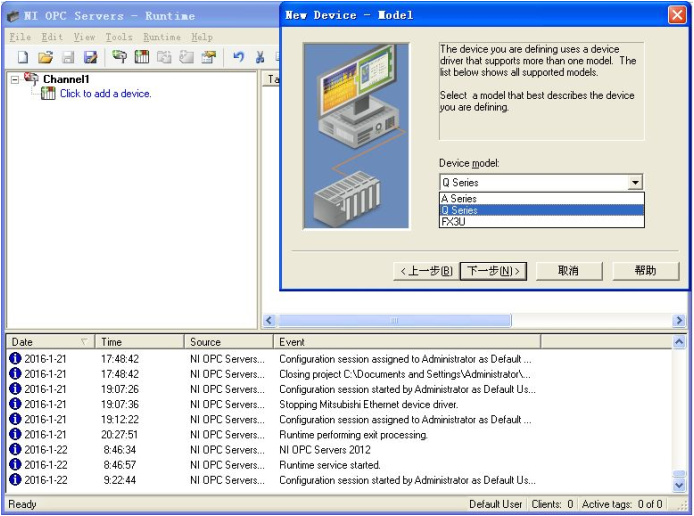

7、選擇設備型號
     這里選擇Q Series

8、設置設備ID
     如果是本地連接，網絡號為0，網絡號可以省略，格式Y(jié)YY，YYY，YYY， YYY：XXX。XXX指定目標設備的PC數量，可以在0到64或255的范圍。更多設置方法在幫助>>三菱以太網。本例設置為：192.168.1.100:255

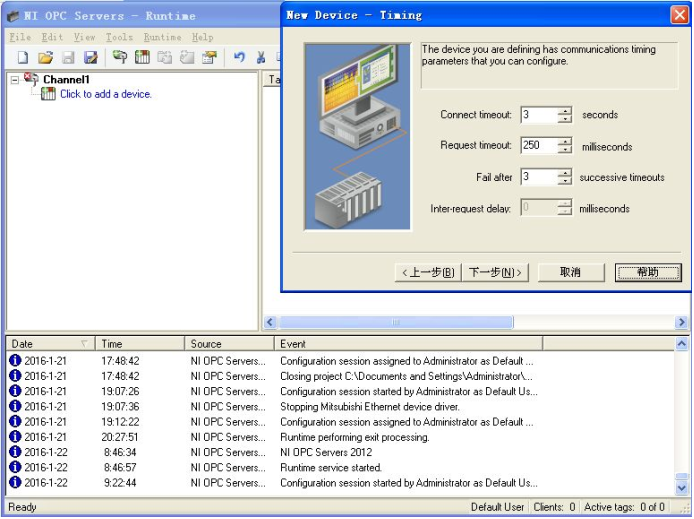

9、設置通訊時間參數
     一般默認就好了

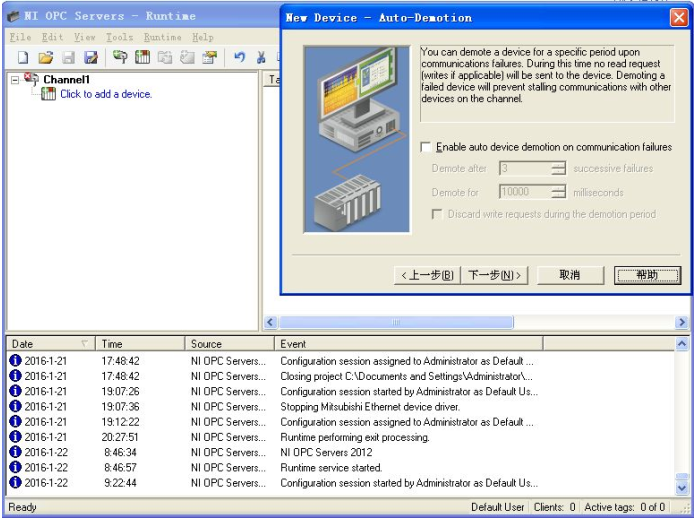

10、設備降級
       默認就好了

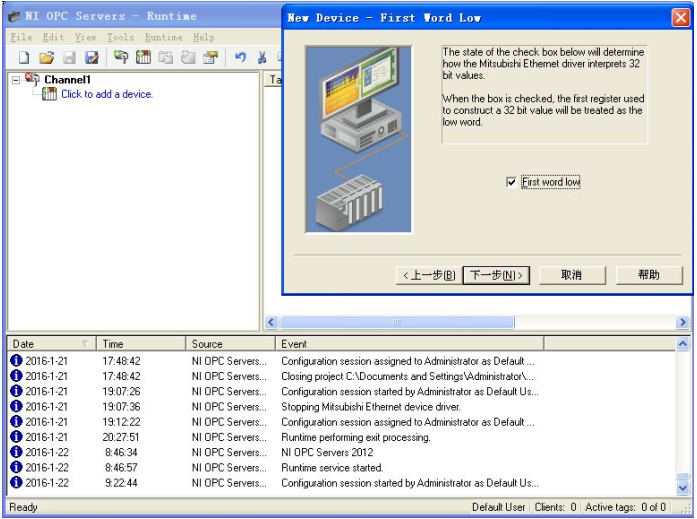

11、指定雙字的低字和高字
       默認第一個字是低字

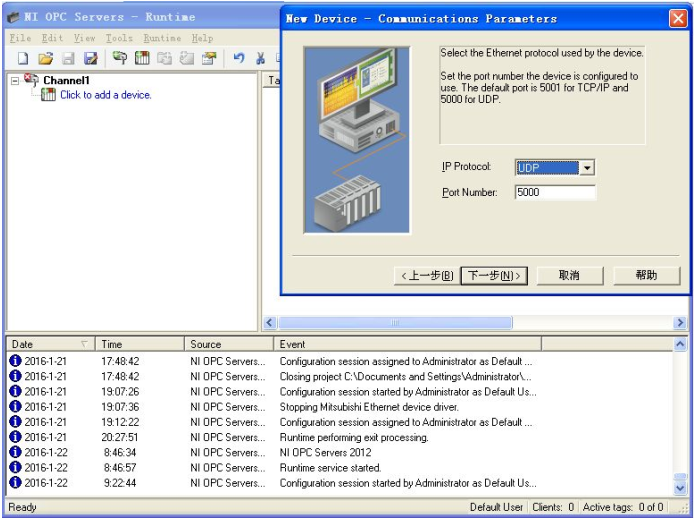

12、設置端口號
      這里設置為UDP，5000

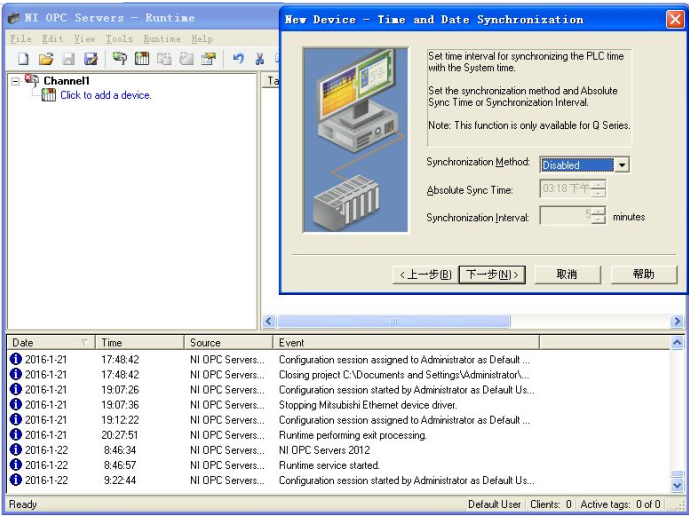

13、時間同步
       默認禁止

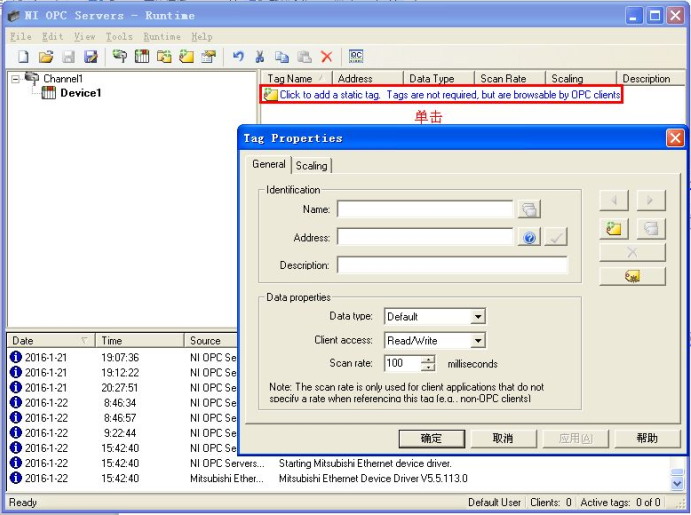

14、添加標簽

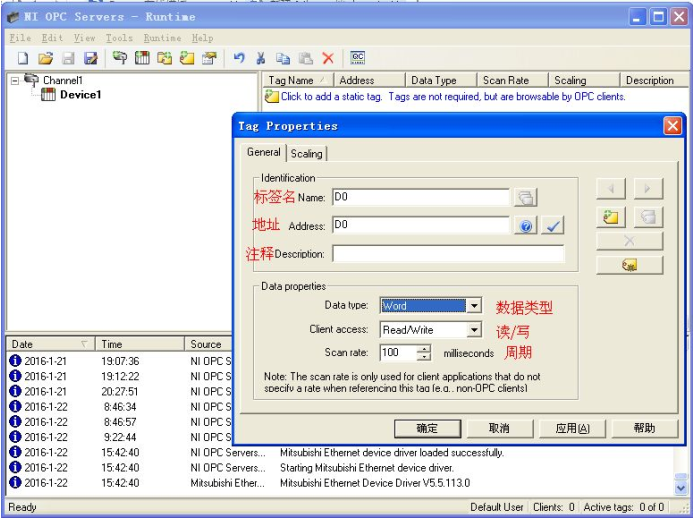

15、設置標簽

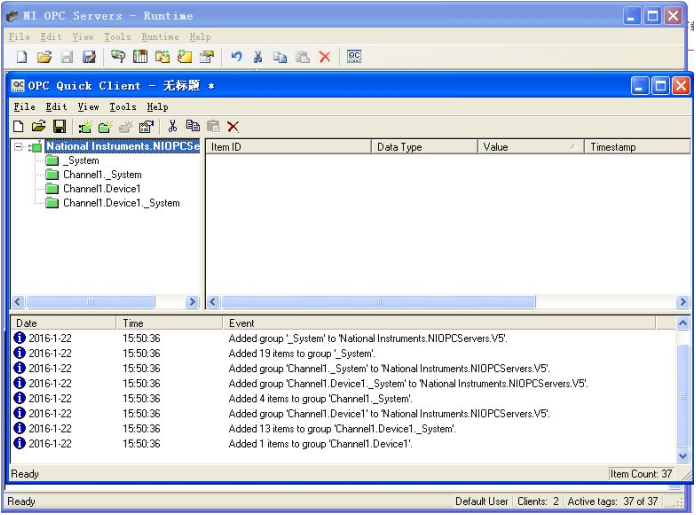

16、通信測試
      Tools >>Launch OPC Quik client

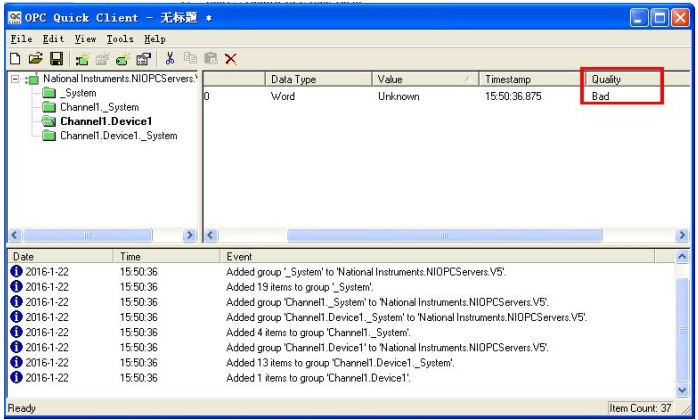

17、找到所建設備，查看通訊狀態
       當顯示Good則為通訊成功，Bad通訊失敗
