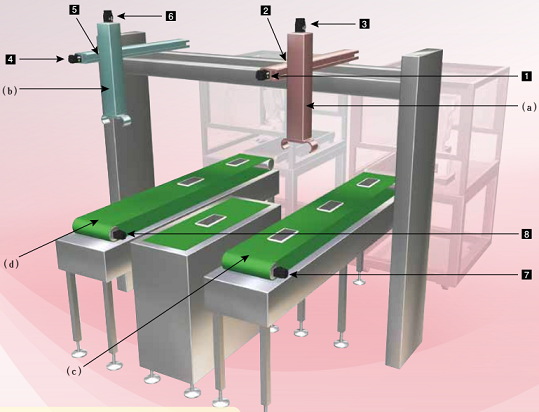

1 機械手1 X軸        2 機械手1 Y軸（直線）        3 機械手1 Z軸        4 機械手2 X軸        5 機械手2 Y軸（直線）        6 機械手2 Z軸        7 生產線1 傳送帶軸        8 生產線2 傳送帶軸

（a） 機械手1        （b） 機械手2        （c） 生產線1        （d） 生產線2

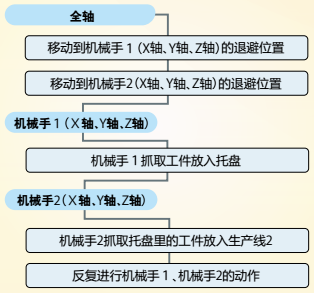

動作流程

現場課題

課題01把握消耗的電能---解決課題：電能監視功能。

課題02削減消耗的電能---解決課題：多軸一體伺服放大器。

課題03削減本來不需要的電能---解決課題：輕松進行容量選定。

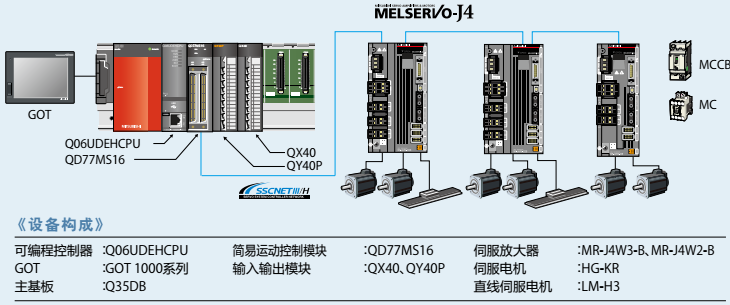

模型系統

解決現場課題

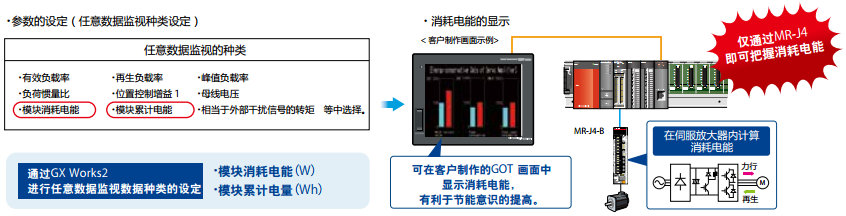

解決01電能監視功能：消耗電能可視化是節能的第１步！

MR-J4系列無需電流計測設備也可計算伺服放大器的消耗電能，并將其發送到上位控制器，進行監視。

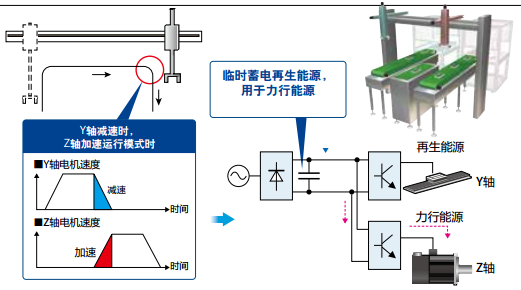

解決02多軸一體伺服放大器：將再生能源用于力行能源！

多軸一體伺服放大器可將減速時的再生能源用于其他軸的力行能源。如下圖，Y軸減速時，Z軸可在運行模式中將Y軸的再生能源用于Z軸的力行能源，從而起到節能的作用。

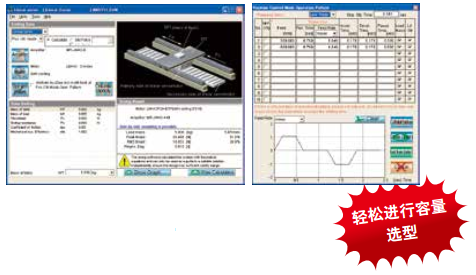

解決03輕松進行容量選定：根據機械輕松選定電機！

通過容量選型軟件（免費軟件），選定機械對應的旋轉電機、直線電機、直驅電機。

啟動步驟

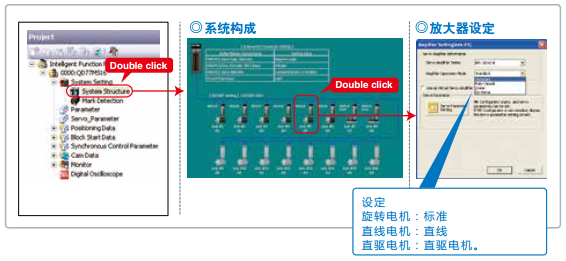

步驟1：系統構成的設定

進行伺服放大器的設定。

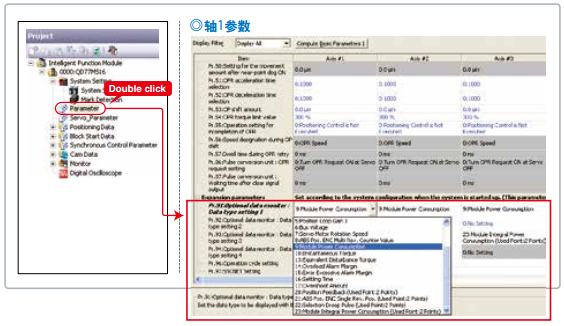

步驟2：任意數據監視的設定

在任意數據監視的設定項中，選擇“模塊消耗電能”或“模塊累計電量”后，即可監視伺服放大器的消耗電能。

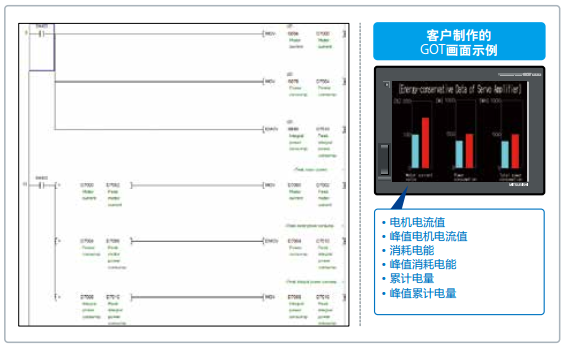

步驟3：GOT顯示數據的順控程序的制作

通過順控程序計算出的峰值消耗電能、峰值累計電量、峰值電機電流量，均顯示在GOT畫面上。

該《應用案例》適用于各種搬運設備、包裝機、定位設備、抓取機械手等。
